Beton delen we in milieuklassen in. Zo zorgen we ervoor dat het beton lang meegaat en milieuvriendelijk is.
Als we een constructie gaan maken, moeten we bedenken in welke omgeving het beton komt te staan. Dan kunnen we bepalen hoe sterk het beton moet zijn om bestand te zijn tegen de verschillende invloeden van buitenaf.
Een constructie zal dus meerdere milieuklassen hebben, afhankelijk van welk deel het is. En elk deel kan ook weer meerdere milieuklassen hebben. Beton aan de buitenkant van een constructie moet bijvoorbeeld sterker bestand zijn tegen invloeden dan het beton dat aan de binnenkant zit. Dit komt heel simpel doordat er buiten veel meer invloeden zijn, zoals regen, vorst of zouten.
De milieuklasse geeft aan hoe hoog het risico op een bepaald type aantasting is. De constructeur bepaalt de milieuklasse en de betontechnoloog past het betonmengsel daarop aan.
Milieuklassen van beton duiden we aan met een X, een letter en een cijfer. De letter geeft aan wat voor soort aantasting het is en het cijfer geeft aan hoe zwaar.
Milieuklasse X0 betekent dat er geen aantasting verwacht wordt. Vandaar ook die 0.
Milieuklasse XA is een milieuklasse waarbij het beton aangetast kan worden door chemische producten. Deze kunnen de cementsteen wegvreten. De A van XA staat voor agressive, Engels voor agressief, waarmee een agressieve omgeving bedoeld wordt.
Milieuklasse XA1 is aantasting door licht chemisch producten, zoals vet of bleekwater. Milieuklasse XA1 is de lichtste vorm, omdat deze producten niet zo heel agressief zijn.
Milieuklasse XA2 is aantasting door chemische producten, zoals azijnzuur of urine, die een flink effect kunnen hebben. Milieuklasse XA2 is wat zwaarder dan XA1, omdat deze producten agressiever zijn.
Milieuklasse XA3 is aantasting door zware chemische producten, zoals zoutzuur of mest. Milieuklasse XA3 is de zwaarste vorm, omdat deze producten heel agressief zijn en het beton heel snel aantasten.
Milieuklasse XC is een milieuklasse waarbij het beton aangetast kan worden door carbonatatie, een chemisch proces. Carbonatatie kan de beschermende laag rond het wapeningsstaal in beton aantasten. In XC staat de C dan ook voor carbonatatie.
Milieuklasse XC1 is aantasting door carbonatatie in een omgeving die altijd droog is (dus binnen) of een omgeving die juist altijd nat is (onder water). Milieuklasse XC1 is de lichtste vorm, omdat carbonatatie vooral snel gaat als de omgeving wisselt tussen nat en droog, wat bij milieuklasse XC1 niet zo is.
Milieuklasse XC2 is aantasting door carbonatatie in een omgeving die nat is en maar heel af en toe droog. Denk bijvoorbeeld aan een opslagtank die bijna altijd gevuld is, maar soms niet. Milieuklasse XC2 is wat zwaarder dan XC1, omdat carbonatatie sneller gaat bij wisselingen tussen nat en droog en dat heb je in deze situaties wat meer.

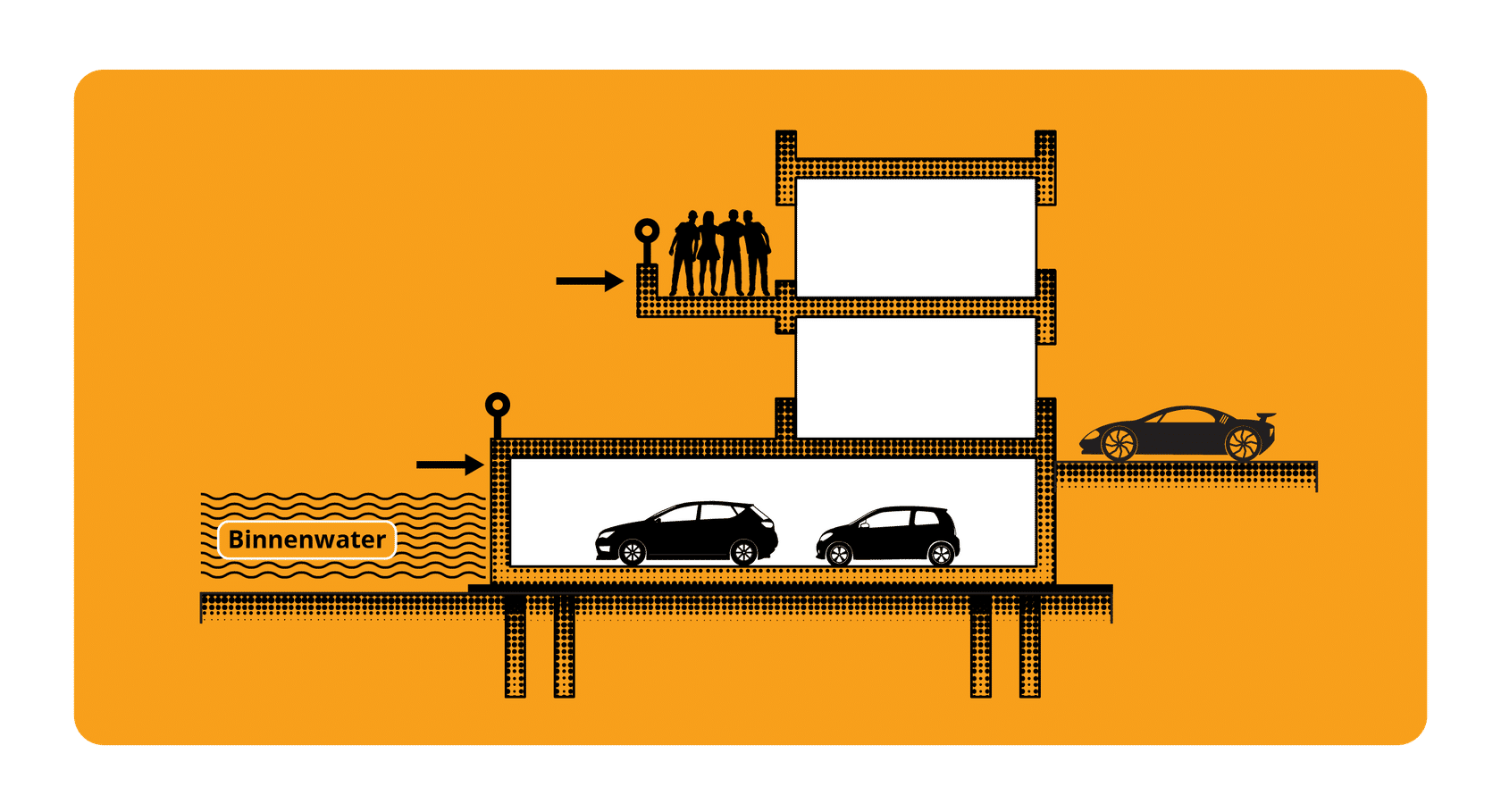

Milieuklasse XC3 is aantasting door carbonatatie in een omgeving die matig vochtig is. Denk bijvoorbeeld aan een parkeergarage waarin auto's met soms natte banden over het parkeerdek rijden. Milieuklasse XC3 is zwaarder dan XC2, omdat carbonatatie sneller gaat bij wisselingen tussen nat en droog. Een matig vochtige omgeving heeft dat meer dan een omgeving die bijna altijd nat is.
Milieuklasse XC4 is aantasting door carbonatatie in een omgeving die wisselend nat en droog is. Denk bijvoorbeeld aan het bovendek van een parkeergarage in de buitenlucht of een constructie die te maken heeft met eb en vloed. Milieuklasse XC4 is de zwaarste vorm, omdat carbonatatie sneller gaat bij wisselingen tussen nat en droog.
Milieuklasse XD is een milieuklasse waarbij het beton aangetast kan worden door dooizouten. Zout is heel schadelijk voor de wapening in beton, omdat die hiervan gaat roesten. De D van XD staat voor de-icing salts, Engels voor dooizouten.
Milieuklasse XD1 is aantasting door dooizouten in een omgeving die matig vochtig is. Denk bijvoorbeeld aan een verticale betonnen rand waar dooizouten tegenaan kunnen spatten. Milieuklasse XD1 is de lichtste vorm, omdat hier het minste vocht bij komt. Wapening gaat roesten als er zout en vocht bij kan komen, dus hoe meer vocht, hoe ernstiger.
Milieuklasse XD2 is aantasting door dooizouten in een omgeving die nat is en maar heel af en toe droog. Denk bijvoorbeeld aan een parkeergarage waarin auto's naar binnen rijden en die dooizouten en vocht van buiten meenemen. Milieuklasse XD2 is wat zwaarder dan XD1, omdat wapening sneller roest als er veel vocht bij kan.
Milieuklasse XD3 is aantasting door dooizouten in een omgeving die wisselend nat en droog is. Denk bijvoorbeeld aan het bovendek van een parkeergarage in de buitenlucht. Milieuklasse XD3 is de zwaarste vorm, omdat zouten sneller indringen als de omgeving soms nat en dan weer droog is.
Milieuklasse XF is een milieuklasse waarbij het beton aangetast kan worden door wisselingen in vorst en dooien, samen met dooizouten. Het is niet het beton zelf daar niet tegen kan, maar het water dat in het beton zit, gaat bevriezen bij vorst. Het neemt dan meer ruimte in, waardoor dit het beton kapot kan drukken. Als er ook nog zout bij komt kijken, hebben we te maken met extra gevaar voor roesten van de wapening. De F in XF staat voor frost, Engels voor vorst.
Milieuklasse XF1 is aantasting door vorst van beton dat voor een deel vol zit met water, maar zonder dooizouten. Denk bijvoorbeeld aan een gevel, waar regen en vorst invloed hebben, maar waar geen mensen overheen lopen en dat ook weer op zal drogen. Milieuklasse XF1 is de lichtste vorm, omdat het beton niet helemaal vol zit met water en er geen dooizouten bij komen.

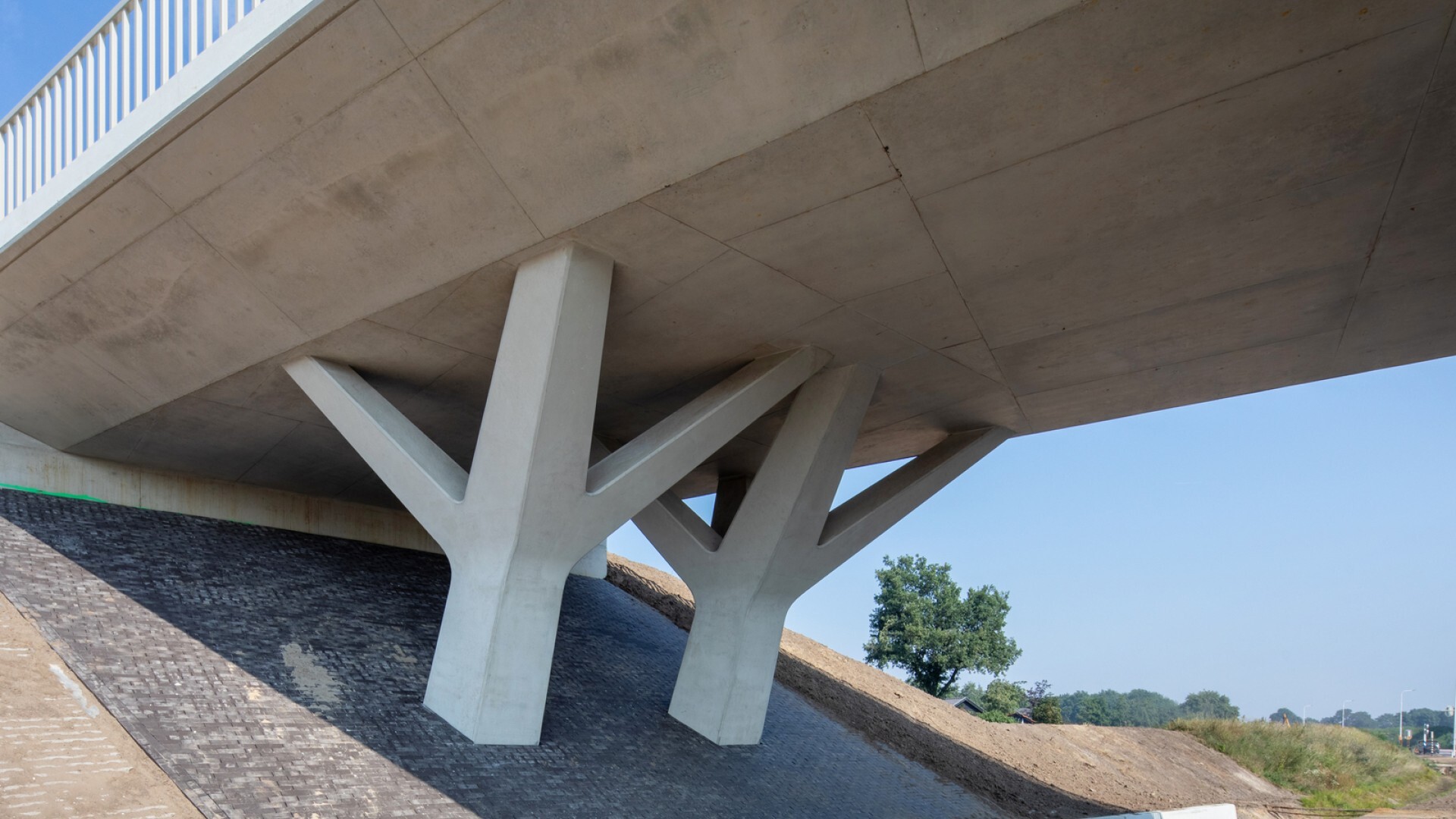

Milieuklasse XF2 is aantasting door vorst van beton dat voor een deel vol zit met water en waar er ook dooizouten zijn. Denk bijvoorbeeld aan een overdekt perron of de randen van een brug of viaduct waar auto's overheen rijden. Milieuklasse XF2 is zwaarder dan XF1, omdat er ook dooizouten bij komen.
Milieuklasse XF3 is aantasting door vorst van beton dat helemaal vol zit met water, maar zonder dooizouten. Denk bijvoorbeeld aan een opslagtank of de zijwand van een constructie die onder water staat. Milieuklasse XF3 is zwaarder dan XF2, omdat de omgeving nu altijd nat is en er daardoor meer indringing is.
Milieuklasse XF4 is aantasting door vorst van beton dat helemaal vol zit met water en waar er ook dooizouten zijn. Denk bijvoorbeeld aan het bovendek van een parkeergarage in de buitenlucht. Milieuklasse XF4 is de zwaarste vorm, omdat aantasting het snelst gaat in een omgeving met veel vocht en zouten, die de wapening aan kunne tasten.

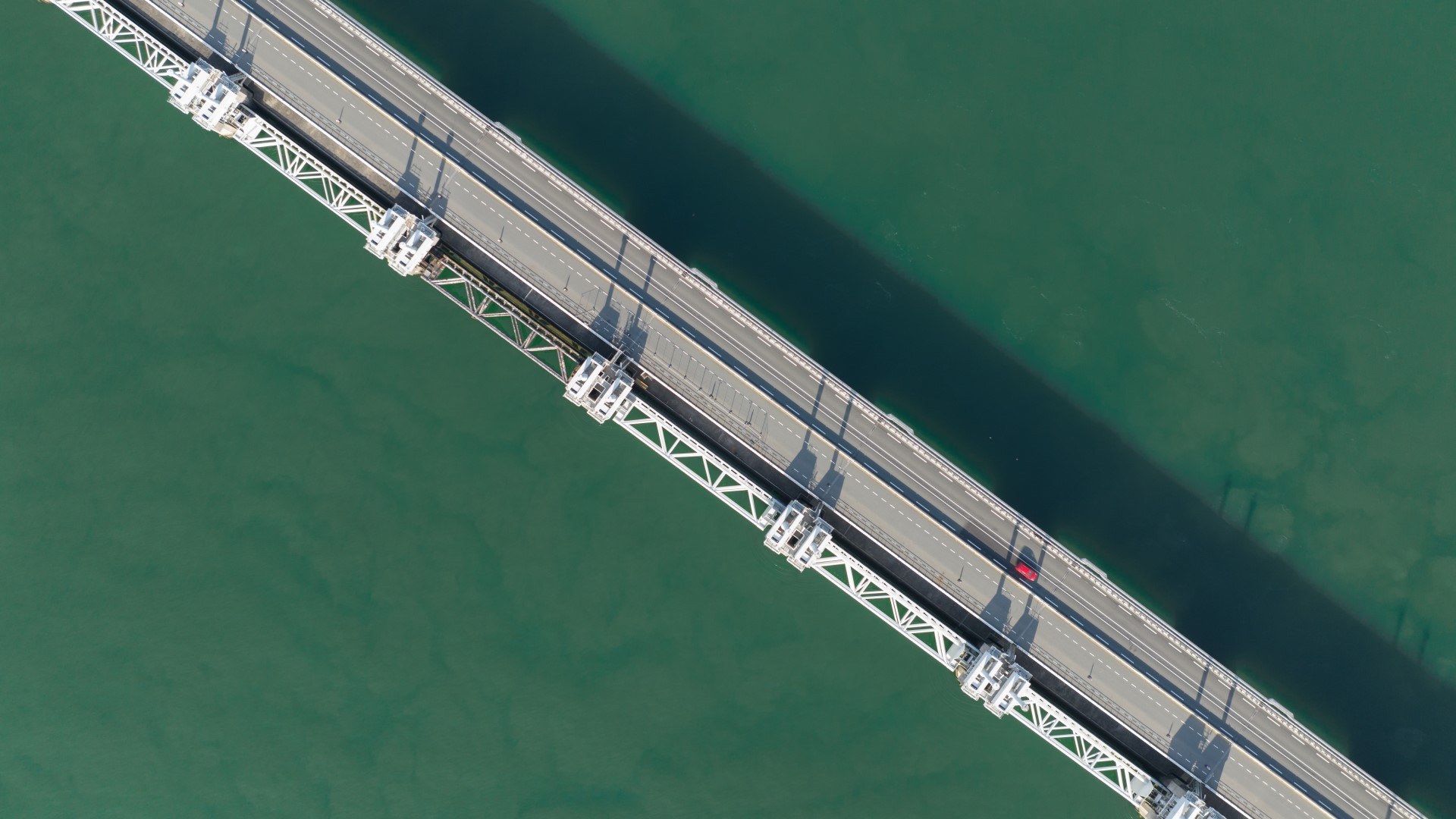

Milieuklasse XS is een milieuklasse waarbij het beton aangetast kan worden door zouten uit zeewater. Zout is heel schadelijk voor de wapening in beton, omdat die hiervan gaat roesten. In XS staat de S dan ook voor seawater, Engels voor zeewater.
Milieuklasse XS1 is aantasting door zouten uit zeewater in een omgeving waar het beton is blootgesteld aan zouten, maar niet direct in contact staat met zeewater. Denk bijvoorbeeld aan constructies vlakbij de kust waar zeezout in de lucht meekomt. Milieuklasse XS1 is de lichtste vorm, omdat hier het minste vocht bij komt. Wapening gaat roesten als er zout en vocht bij kan komen, dus hoe meer vocht en zout, hoe ernstiger.
Milieuklasse XS2 is aantasting door zouten uit zeewater in een omgeving die altijd onder water staat. Denk bijvoorbeeld aan het onderste deel van pilaren van een pier. Milieuklasse XS2 is wat zwaarder dan XS1, omdat wapening sneller roest als er veel vocht bij kan.
Milieuklasse XS3 is aantasting door zouten uit zeewater op plekken die soms onder water staan en soms niet, of waar zeewater tegenaan kan stuiven of spatten. Denk bijvoorbeeld aan het deel van de pilaren van een pier die bij vloed wel onder water staan, maar bij eb niet. Of de hogere delen van die pilaren, waar het zeewater bij een storm tegenaan spat. Milieuklasse XD3 is de zwaarste vorm, omdat zouten sneller indringen als de omgeving soms nat en dan weer droog is.
